WSY板花填料利用了塔板的传质机理,使气、液不仅在填料表面上传质、传热,而且液体还可在填料表面上形成稳定液层,整个填料塔犹如无数个微观塔板组成,提供更多的传质面积。

     板花填料由平行的填料片规整地迭合在一起而成的,填料上均布着小孔。气、液在填料的每个小单元上的流动为错流,类似塔板上的气液流动状态,此外,气、液在填料的横截面各个方向上的扩散系数都很大,因此其分离效率不象其它高效填料那样过分依赖气液初始分布,即使初始分布不太均匀也能保持较高的分离效率,也不会有明显的塔径放大效应。

    板花填料用小孔的板网为基体制成,常用的型号有WSY80,WSY150两种。

     特点

    ① 单位填料高度传质单元数很高;

    ② 持液量中等;

    ③ 不依赖液体的润湿性能。



     最适合的应用场合

    ① 塔高受限制的场合;

    ② 不易形成液膜的场合;

    ③ 常压到高压精馏;

    ④ 吸收液膜阻力大的场合。

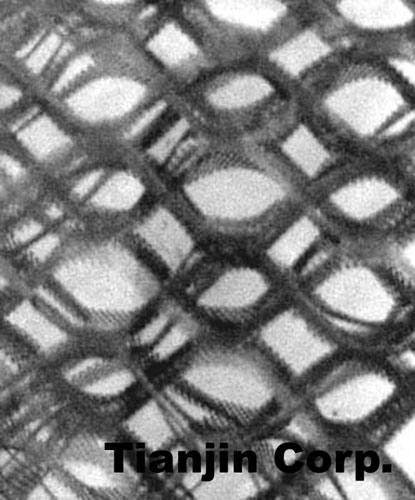

WSY板花填料

图1 WSY板花填料



    下图为WSY填料的效率与压降性能曲线。


图2
