填料支承安装在填料层底部,主要有以下几个作用:

    (1)阻止填料穿过填料支承而掉下来;

    (2)支承操作状况下填料床层的重量;

    (3)具有足够的自由面积以使气液两相自由通过。

    填料压紧和限位装置安装在填料层顶部,用于阻止填料的流化和松动,前者为直接压在填料之上的填料压圈或压板,后者为固定于塔壁的填料限位圈。

    规整填料一般不会发生流化,但在大塔中,分块组装的填料会移动,因此也必需安装由平行扁钢构造的填料限制圈。

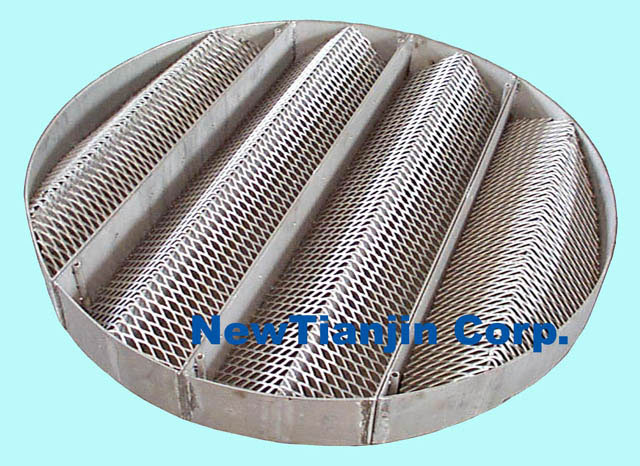

用于小塔径的填料支承

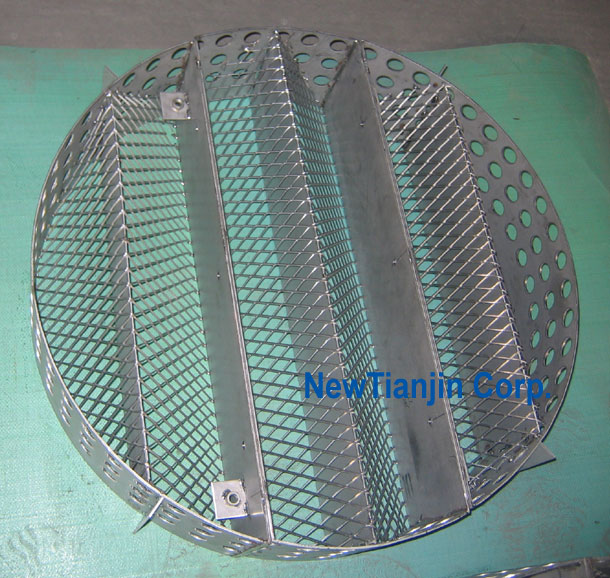

分块式填料支承

填料压板

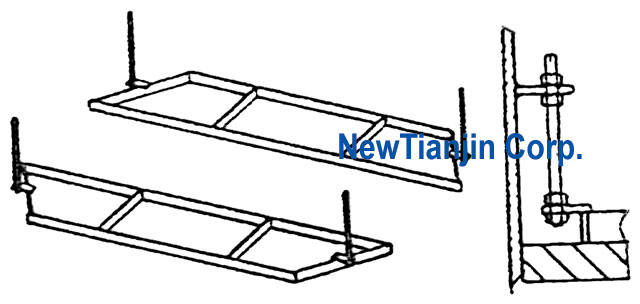

填料压板固定方式

用于散装填料的气液分流式填料支承

用于散装填料的填料压圈
